品牌/Brand：NTH
雙桿型回轉油壓缸體型短，重量輕。
泄油孔油管必須單獨接回油壓槽，以免產生背壓。
The double rods rotary cylinder is the type of short form, light weight.
The drain port should be independently connected to oil tank to avoid back pressure.
|
規格
Spec 型號 Model |
活塞面積 Piston area cm2 押側Extend A |
活塞面積 Piston area cm2 押側Extend B |
活塞面積 Piston area cm2 拉側Retract A |
活塞面積 Piston area cm2 拉側Retract B |
|---|---|---|---|---|
| SRD-120N | 122.7 | 126.1 | 116.1 | 113.1 |
| SRD-125N | 122.7 | 126.1 | 116.1 | 113.1 |
|
規格
Spec 型號 Model |
活塞行程 Piston stroke mm |
最高轉速 Max RPM |
最大使用壓力 Max.Operating Pressure Mpa(kgf/cm2) |
慣性矩 I kg*m2 |
重量 Weight kg |
|---|---|---|---|---|---|
| SRD-120N | 20 | 5000 | 3.0(30) | 0.14 | 11.2 |
| SRD-125N | 25 | 5000 | 3.0(30) | 0.15 | 11.4 |
|

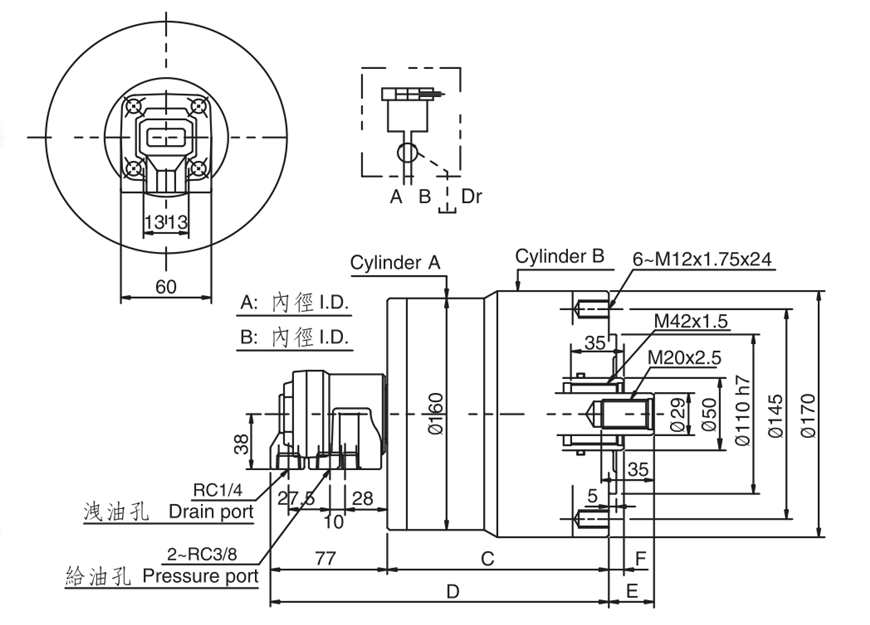

規格
Spec 型號 Model |
A | B | C | D | E Max. | E Min. | F Max. | F Min. |
|---|---|---|---|---|---|---|---|---|
| SRD-120N | 130 | 125 | 137 | 215 | 60 | 40 | 35 | 15 |
| SRD-125N | 130 | 125 | 147 | 224 | 55 | 30 | 35 | 10 |
保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
