品牌/Brand：NTH
二爪自定心卡盤（前后鎖通用）
2 jaw scroll chuck(Front and back mounted)
1.直口連接
2.標配一體式正反爪各一組
3.高精度重復夾持
1. Plain back
2. Standard accessories: 1 set of outside solid jaws and 1 set of inside solid jaws
3. High accuracy on clamping repeatability
規格/Specification 單位/Unit
|
型式/規格 |
最大容許扭矩 |
最大靜夾持力 |
凈重 |
最高轉速 |
慣性矩 I Kg*m2 |
夾持范圍外徑 |
夾持范圍內徑 |
|---|---|---|---|---|---|---|---|
|
SCT-04* |
44 |
12 |
3.1 |
2500 |
- |
3-90 |
32-84 |
|
SCT-05* |
63 |
15 |
4.4 |
2500 |
0.015 |
3-110 |
35-100 |
|
SCT-06 |
88 |
31 |
11.4 |
2000 |
0.035 |
3-160 |
48-150 |
|
SCT-07 |
107 |
31 |
12.2 |
2000 |
0.065 |
4-180 |
56-170 |
|
SCT-08 |
128 |
33 |
16.2 |
2000 |
0.075 |
4-180 |
56-170 |
|
SCT-09 |
147 |
37 |
21.2 |
2000 |
0.155 |
5-220 |
62-210 |
|
SCT-10 |
176 |
46 |
28 |
1800 |
0.255 |
6-260 |
70-250 |
|

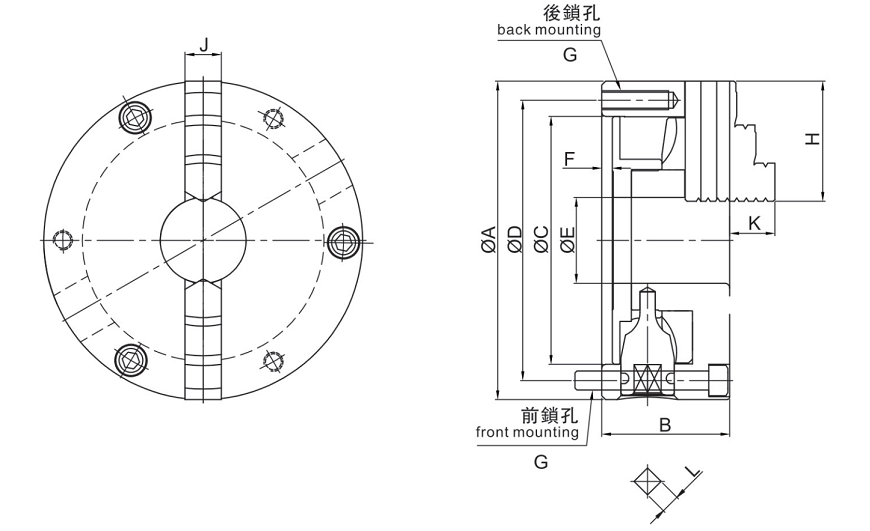

型式/規格 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
SCT-04* |
112 |
58 |
80 |
95 |
24 |
4.5 |
3(4)-M8x1.25P |
42 |
15 |
16 |
9 |
|
SCT-05* |
132 |
60 |
100 |
115 |
32 |
4.5 |
3(4)-M8x1.25P |
50 |
20 |
20 |
9 |
|
SCT-06 |
167 |
66 |
130 |
147 |
45 |
5 |
3-M10x1.5P |
70 |
20 |
32 |
11 |
|
SCT-07 |
193 |
76 |
155 |
172 |
58 |
5 |
3-M10x1.5P |
84 |
25 |
29 |
11 |
|
SCT-08 |
203 |
76 |
160 |
176 |
58 |
5 |
3-M10x1.5P |
84 |
25 |
29 |
11 |
|
SCT-09 |
233 |
84 |
190 |
210 |
70 |
5.5 |
3-M12x1.75P |
84 |
25 |
29 |
14 |
|
SCT-10 |
273 |
86 |
230 |
250 |
89 |
5.5 |
3-M12x1.75P |
105 |
28 |
34 |
14 |
*注：前端連接螺絲為4個；Note: The front mounting bolts are 4 pcs
隆重推出：NTH高精密手動卡盤系列
NTH專業致力于高端卡盤的研發生產，融合世界先進技術，本著對產品高質量的要求，讓用戶滿意的態度及責任，經全面的試機檢驗，在內外圓夾持及重復夾持跳動方面（任意棒檢測），均達到高精度品質，現全面推向市場。各種規格齊全（另為四軸、圓盤尾座、車床等配備各種規格連接盤現貨，配套價格優惠），歡迎新老客戶推薦使用，并提出寶貴意見！
對于所有使用NTH高精密手動卡盤的客戶，特附加以下增值服務：
1，? 返廠免費檢測
2，? 在長久使用之后，若需要修磨卡爪，可寄回我司免費修磨卡爪夾持圓弧，使卡爪達到出廠精度標準
3，? 免費提供維修方案
4，? 無論卡盤使用多久均可享受以上服務。用戶只須負擔來回運費
5，? 如有部件損壞且確定需要更換的，只需要支付更換的部件費用
保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
