NTH 手動卡盤 國標系列

產品展示

NTH 手動卡盤 國標系列

SC11三爪自定心卡盤

SC11 SERIES THREE-JAW SELF-CENTERING CHUCKS

點擊產品圖片放大

資料下載

在線詢盤

產品詳細介紹

品牌/Brand：NTH

三爪自定心卡盤適用于高精度的加工過程

另有其他短錐形式的卡盤，如A型、C型、D型
Used when high accuracy of machining is needed.
Other short taper mounting type like A/C/D is avaliable.

標準配件： Standard accessories:
一套正爪  1 set of outside hard solid jaws
一套反爪  1 set of inside hard solid jaws
一個扳手  1 wrench
一套螺絲  1 set of mounting screws.

可選配件： Optional accessories:
一套滑座 1 set of hard master jaws
一套軟上爪 1 set of top soft jaws
一套分離爪（滑座+軟上爪） 1 set of soft 2-piece jaws(hard master jaw + top soft jaw)


規格 / Specification   單位/UNIT：mm

型式/規格
MODEL/SPEC 		卡盤尺寸
CHUCK SIZE
mm 		最大扭矩
Max.torque
Nm 		最高轉速
Max. RPM 		凈重
Net Weight
Kgs
SC11-80 80 40 4000 1.9
SC11-100 100 60 3500 3.2
SC11-125 125 100 3000 5
SC11-130 130 100 3000 5.6
SC11-160 160 160 2500 8.8
SC11-165 165 160 2500 9.5
SC11-190 190 250 2000 13.8
SC11-200 200 250 2000 15.5
SC11-230 230 250 2000 16.5
SC11-240 240 320 1600 26
SC11-250 250 320 1600 27.5
SC11-315 315 400 1200 47
SC11-320 320 400 1200 47.5
SC11-325 325 400 1200 49
SC11-380 380 500 1000 68
SC11-400 400 500 1000 73
SC11-500 500 630 800 121
SC11-630 630 800 800 200
SC11-800 800 800 500 256
SC11-1000 1000 1200 400 750
SC11-1250 1250 1300 320 -

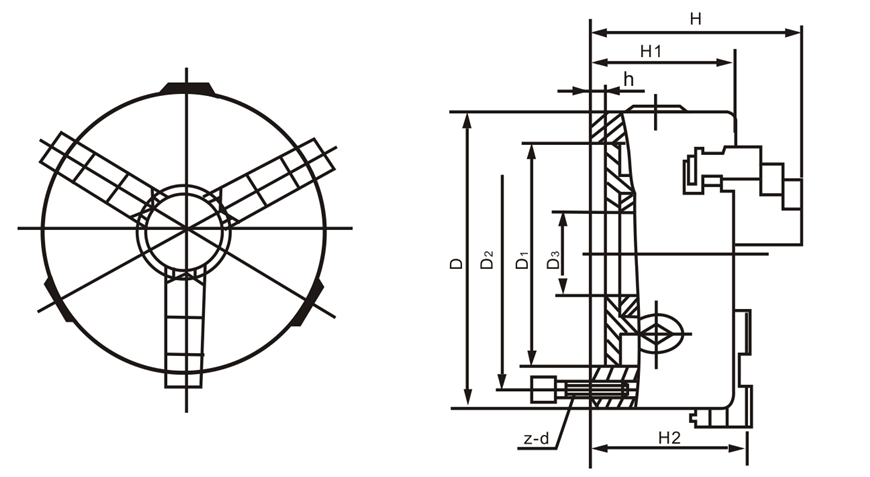

型式/規格
MODEL/SPEC 		D1 D2 D3 H H1 h z-d
SC11-80 55 66 16 66.5 50 4 3-M6
SC11-100 72 84 22 74.5 55 3 3-M8
SC11-125 95 108 30 84.5 58 4 3-M8
SC11-130 100 115 30 86.5 60 5 3-M8
SC11-160 130 142 45 94 65 5 3-M8
SC11-165 130 145 45 94 65 5 3-M8
SC11-190 155 172 55 105 75 5 3-M10
SC11-200 165 180 65 109 75 6 3-M10
SC11-230 190 210 70 120 80 8 3-M12
SC11-240 195 215 70 120 80 5 3-M12
SC11-250 206 226 80 120 80 6 3-M12
SC11-315 260 285 100 147.5 90 6 3-M16
SC11-320 270 290 100 147.5 90 6 3-M16
SC11-325 272 296 100 147.5 90 6 3-M16
SC11-380 325 350 135 155.7 98 6 3-M16
SC11-400 340 368 130 173.7 100 6 3-M16
SC11-500 440 465 210 202 115 6 6-M16
SC11-630 560 595 270 218 133.5 7 6-M16
SC11-800 710 760 385 250 161 8.5 6-M20
SC11-1000 905 950 460 310 198 9 6-M24
SC11-1250 1060 1150 550 341 228 11 6-M30

保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information

非標需求可定做 Non-standard requirements can be made
