品牌：OMATEI
產品應用：
1，適用NTH品牌的SK系列手動卡盤
2，非標尺寸可訂制
產品優勢：
1，標準軟爪材質為優質45#鋼，強度好，可硬化。
2，軟爪安裝處經研磨加工,貼合卡盤基爪，降低磨損。
Brand:OMATEI
Where used
1, it’s applicable for NTH brand SK series manual chuck
2, Non standard spec can be made

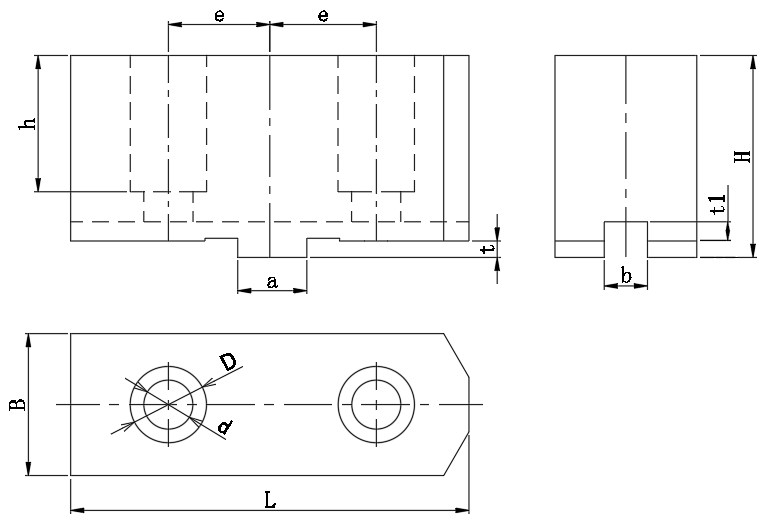

單位/UNIT: mm
|
型式/規格 MODEL/SPEC |
L | B | H | h | D | d | a | e | b | t | t1 | G |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NCP-04 | 52 | 19 | 30 | 21 | 11 | 6.5 | 9.53 | 12 | 7.94 | 2.5 | 5.5 | M6*1.0P |
| NCP-05 | 62 | 24 | 35 | 24 | 14 | 9 | 12.68 | 16 | 7.94 | 3 | 7.2 | M8*1.25P |
| NCP-06 | 73 | 26 | 37 | 25 | 17 | 11 | 12.68 | 19.05 | 7.94 | 3 | 7.2 | M10*1.5P |
| NCP-07 | 95 | 31 | 48 | 34 | 17 | 11 | 12.68 | 22.2 | 7.94 | 3 | 7.2 | M10*1.5P |
| NCP-08 | 95 | 31 | 48 | 34 | 17 | 11 | 12.68 | 22.2 | 7.94 | 3 | 7.2 | M10*1.5P |
| NCP-09 | 110 | 37 | 48 | 34 | 17 | 11 | 12.68 | 22.2 | 7.94 | 3 | 7.2 | M10*1.5P |
| NCP-10 | 110 | 37 | 48 | 34 | 19 | 13 | 19.03 | 27 | 12.7 | 3 | 7.2 | M12*1.75P |
| NCP-12 | 125 | 42 | 54 | 38 | 19 | 13 | 19.03 | 31.75 | 12.7 | 3 | 7.2 | M12*1.75P |
| NCP-14 | 125 | 42 | 54 | 38 | 19 | 13 | 19.03 | 31.75 | 12.7 | 3 | 7.2 | M12*1.75P |
| NCP-16 | 160 | 50 | 70 | 48 | 25 | 17 | 19.03 | 38.1 | 12.7 | 6 | 11.5 | M16*2.0P |
