品牌/Brand：NTH
精密筒夾夾頭內藏高速回轉缸
產品型號完整，有5C型、16C型、B42型、B60型、B80型筒夾夾頭可以選用
最大夾持徑可達80mm(JAP210-B80)
先進軸承設計，高轉速低溫升
節省安裝油壓回轉缸、油箱、油壓幫浦等設備成本
高轉速3600RPM（JAP206-5C）
加大活塞面積，夾持力強大
夾頭本體半密封設計，高度防水防塵（切削水不可直接沖向夾頭本體）
Precision collet chuck with built-in rotary air cylinder.
No need to install an extra cylinder, a draw tube or an air feeder.
Chuck models for 5C, 16C, B42, B60 or B80 collets.
Chucks are with through hole for bar parts.
Self-lock design on the close side to offer high safety.
High resistance to coolant fluid and chips penetration.
JAP200產品簡介 Introduction
JAP200回轉缸內藏氣壓筒夾夾頭提供用戶安裝筒夾夾頭系統時極大的方便性。用戶只需要準備方法連接盤與壓縮空氣源，即可以快速的完成筒夾夾頭系統的安裝工作，并即刻展開加工作業。
與傳統的筒夾夾頭系統相較，選用JAP200氣壓筒夾夾頭可以節省油壓回轉缸、油壓幫浦、油冷卻設備等安裝步驟與設備成本，因此能帶給用戶極大的成本效益。
JAP200高轉速可達3600RPM（JAP206-5C），是一款高階高性能的氣壓筒夾夾頭。有中空通孔，可搭配自動送料系統工作以提升生產效率。目前JAP200已廣泛應用于數控車床或加工專用機的工件夾持系統，傳統機床改裝夾持自動化，或是安裝于數控加工中心的四軸/五軸實現夾持自動化等應用。
NTH JAP200 Cylinder Integrated Air Collet Chuck provides you with irreplaceable convenience to set?up your power collet chuck system. JAP200 Collet Chuck integrates itself a high speed rotary cylinder,?saving you from installing an extra cylinder, a drawtube or an air feeder. With its real front-mounting?design, the installation for a power collet chuck system is revolutionarily easier than ever.

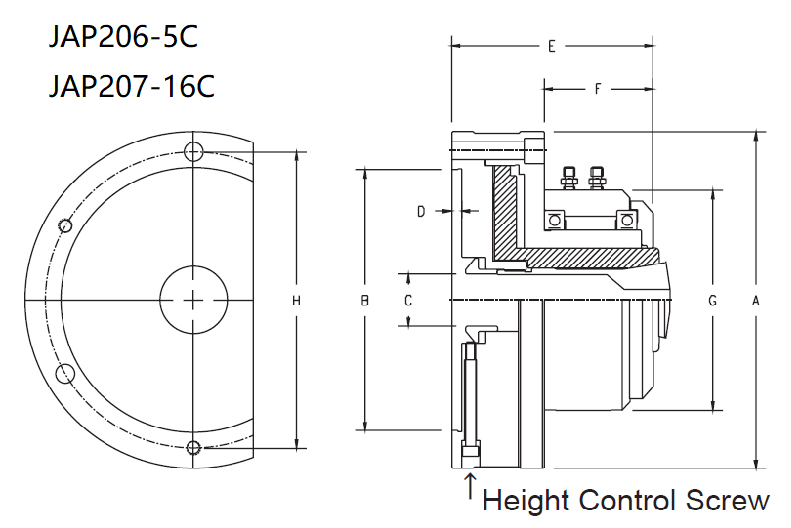

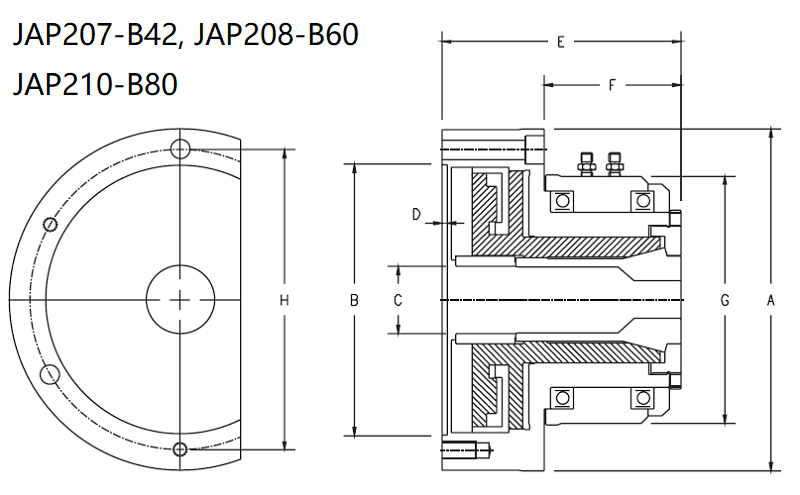

JAP200氣壓筒夾夾頭 產品尺寸及性能規格 Specification
| 型號/ Model | JAP206-5C | JAP207-16C | JAP207-B42 | JAP208-B60 | JAP210-B80 |
|---|---|---|---|---|---|
| A | 168（6.61〞） | 203(7.99〞) | 197(7.76〞) | 214(8.43〞) | 247(9.72〞) |
| B | 130（5.12〞） | 160(6.30〞) | 155(6.10〞) | 170(6.69〞) | 200(7.87〞) |
| C | 26（1.02〞） | 40(1.57〞) | 42(1.65〞) | 60(2.36〞) | 80(3.15〞) |
| D | 4.5（0.18〞） | 4.5(0.18〞) | 4.5(0.18〞) | 4.5(0.18〞) | 5.0(0.20〞) |
| E | 101（3.98〞） | 113(4.44〞) | 138(5.43〞) | 148(5.83〞) | 151(5.94〞) |
| F | 55（2.17〞） | 65(2.56〞) | 77(3.03〞) | 85(3.35〞) | 80(3.16〞) |
| G | 116（4.57〞） | 136(5.35〞) | 146(5.76〞) | 164(6.46〞) | 197(7.76〞) |
| H(P.C.D) | 147（5.79〞） | 176(6.93〞) | 172(6.77〞) | 186(7.32〞) | 226(8.90〞) |
|
安裝螺絲孔
Mounting bolts
|
4H-M8(前鎖Front) |
3H-M10(前鎖Front) 3H-M10(后鎖Rear) |
3H-M10(前鎖Front) 3H-M10(后鎖Rear) |
3H-M10(前鎖Front) 3H-M10(后鎖Rear) |
6H-M10(前鎖Front) |
|
工作筒夾
Working collet
|
5C筒夾（美規） 5c COLLET (ANSI) |
16C筒夾（美規） 16c COLLET (ANSI) |
B42筒夾Collet (DIN6343 173E) |
B60筒夾Collet? ?(DIN6343 185E) |
B80筒夾Collet (DIN6343 193E) |
|
最高轉速
Max RPM
|
3600 | 2800 | 2500 | 2000 | 1500 |
|
工作氣壓
Air Pressure
|
3-8kg/cm2 (43-114psi) |
3-8kg/cm2 (43-114psi) |
3-8kg/cm2 (43-114psi) |
3-8kg/cm2 (43-114psi) |
3-8kg/cm2 (43-114psi) |
|
最大夾持徑
Max clamping dia
|
26mm(1.02〞) | 40mm(1.57〞) | 42mm(1.65〞) | 60mm(2.36〞) | 80mm(3.15〞) |
|
活塞面積
Piston Area
|
130cm2(20.2in2) | 155cm2(24.0in2) | 280cm2(43.4in2) | 304cm2(47.6in2) | 356cm2(55.2in2) |
| 夾持力 Clamping force | 3465kgf@7kg/cm2? (7623lbf@100psi) | 4078kgf@7kg/cm2? (8971lbf@100psi) | 5572kgf@7kg/cm2? (12258lbf@100psi) | 6072kgf@7kg/cm2? (13358lbf@100psi) | 7040kgf@7kg/cm2? (15450lbf@100psi) |
|
產品凈重
N.W.
|
10kgs(22lbs) | 14kgs(31lbs) | 17kgs(37lbs) | 21kgs(46lbs) | 32kgs(71lbs) |
保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
