NTH 筒夾/膜片夾頭

產品展示

NTH 筒夾/膜片夾頭

前推式筒夾夾頭-美規5C/16C

5C/16C CPD DEAD-LENGTH COLLET CHUCK FOR 5C/16C COLLET

點擊產品圖片放大

資料下載

在線詢盤

產品詳細介紹

品牌/Brand:NTH

搭配美規5C/16C筒夾工作

5C筒夾最大徑26mm
16C筒夾最大夾徑40mm
滑套前推夾緊,工件軸向不位移
Adops 5C / 16C collets.
5C Collet: max. capacity 26mm.

16C Collet: max. capacity 40mm.

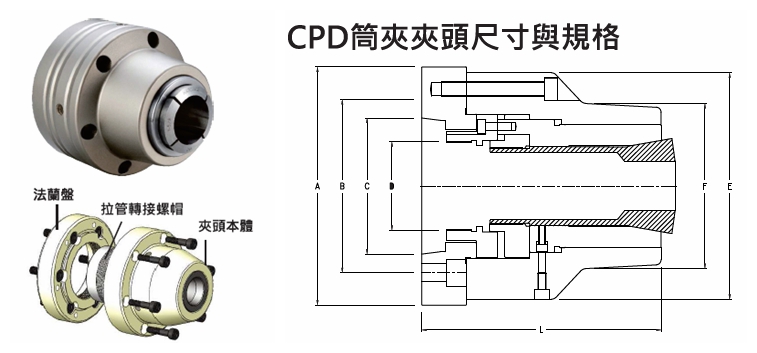

型號/Model CPD-5CA5 CPD-5CA6 CPD-16CA5 CPD-16CA6
主軸鼻端 Spindle nose A2-5 A2-6 A2-5 A2-6
A 1385.43〞) 1586.22〞) 1385.43〞) 1586.22〞)
B(P.C.D) 104.84.13〞) 133.45.25〞) 104.84.13〞) 133.45.25〞)
C 82.63.25〞) 106.44.19〞) 82.63.25〞) 106.44.19〞)
D 轉接拉管 Draw tube thread M73*P1.5 M73*P1.5 M91*P1.5 M91*P1.5
E 1003.94〞) 1003.94〞) 1385.43〞) 1385.43〞)
F 783.07〞) 783.07〞) 903.54〞) 903.54〞)
L 1234.84〞) 1254.92〞) 1455.71〞) 1485.83〞)
安裝螺絲 Screw 6H-M10 6H-M12 6H-M10 6H-M12
工作筒夾 Collet

5C筒夾

? (最大夾26mm)

5C筒夾?

(最大夾26mm)

16C筒夾?

(最大夾40mm)

16C筒夾

(最大夾40mm)

拉管允許推力 Max. Pull force 1800kgf (3900lbf) 1800kgf (3900lbf) 2300kgf (5060lbf) 2300kgf (5060lbf)
最高轉速 Max RPM 6000 6000 5000 5000
產品凈重 N.W 8.0kgs?(17.6lbs) 9.0kgs??(19.8lbs) 10.0kgs?(22lbs) 12.0kgs?(26.4lbs)

CPD筒夾夾頭出廠時隨附一只半加工的拉管轉接螺帽,客戶可以依照機床主軸現有的拉管尺寸加工拉管螺帽
NTH offers a blank drawnut when shipping the chuck. Customer s could thread the drawnut according to the drawtube of the machine.

保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
