品牌/Brand：NTH

搭配德國SZM原裝SpannStar精密筒夾

搭配德國SZM原裝SpannStar精密筒夾工作
快速更換筒夾設計，30秒以內快速更換工作尺寸
中心止檔設計，工件軸向位置穩定
油壓回轉缸驅動工作，高夾持力
筒夾開口度0.5mm以上，適合機械手自動上料作業
夾頭本體合金鋼硬化精密研磨制成，精度壽命長
適合安裝于數控車床，研磨機，專用機等工作
Precision pull back collet chuck: 0.010mm repeatability.
Fast collet change design: less than 30 seconds.
Removable End-Stop to ensure axial accuracy.
Large clamping range: 0.5mm opening.
Adopting SZM Spannstar vulcanized Clamping Heads.
(compatible with Hainbuch, Ortlieb, and other brands)

JPCA 精密筒夾夾頭簡介
JPCA精密筒夾夾頭是一款專為高精度數控車床、研磨機、專用機所設計的高階精密筒夾夾頭。
JPCA精密夾頭本體是一日本進口高品質合金鋼為材料，硬化至HRC60度后精密研磨制成，夾頭本體精度佳，工作精度壽命長。JPC精密筒夾夾頭搭配德國SZM原裝SpannStar精密筒夾工作。此外，SpannStar筒夾在夾持動作時，能保證夾持面平行接觸，提供更高的夾持剛性與工作穩定性。
Introduction

JPCA is a chuck with high-accuracy, heavy clamping force and rigid body. Whole chuck body is made of SUJ2 and harden to HRC60 provide the rigid body that capable to handle the heavy duty working. The parallel clamping promise to clamp the whole length regardless the tolerance of the work piece. Compare to the typical spring collet, rubber collet can be used more wide and stable. the design of stopper is available.

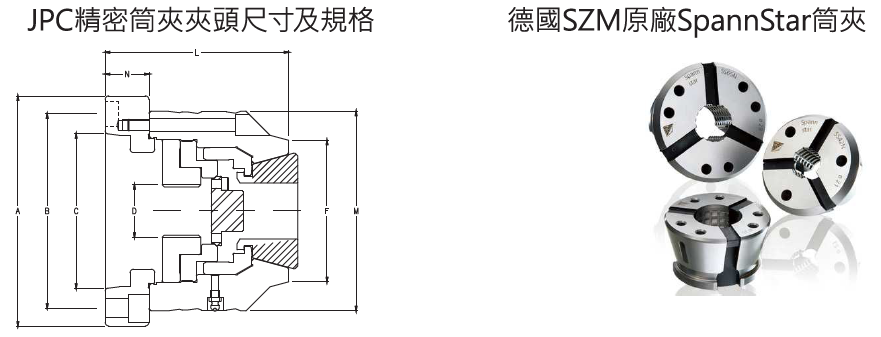

型號/Model	JPCA-42A5	JPCA-42A6	JPCA-65A5	JPCA-65A6
主軸鼻端 Spindle nose	A2-5	A2-6	A2-5	A2-6
A	138（5.43〞）	164（6.46〞）	138（5.43〞）	164（6.46〞）
B(P.C.D)	104.8（4.13〞）	133.4（5.25〞）	104.8（4.13〞）	133.4（5.25〞）
C	82.6（3.25〞）	106.4（4.19〞）	82.6（3.25〞）	106.4（4.19〞）
D （轉接拉管-最大 ） Draw tube thread-Max	M55	M58	M72	M72
F	97（3.82〞）	97（3.82〞）	119（4.69〞）	119（4.69〞）
L	123（4.84〞）	126（4.96〞）	138（5.43〞）	138（5.43〞）
M	137（5.39〞）	137（5.39〞）	164（6.46〞）	164（6.46〞）
N	27（1.06〞）	30（1.18〞）	27（1.06〞）	30（1.18〞）
安裝螺絲孔 Mounting Bolts	6H-M10	6H-M12	6H-M10	6H-M12
工作筒夾 Collet	SS42筒夾 (42BZI)	SS42筒夾 (42BZI)	SS65筒夾 (65BZI)	SS65筒夾 (65BZI)
拉桿軸向行程 Draw tube stroke	5.0mm（0.22〞）	5.0mm（0.22〞）	5.0mm（0.22〞）	5.0mm（0.22〞）
筒夾開/關行程 Clamping range	0.5mm（±0.02〞）	±0.5mm（±0.02〞）	±0.5mm（±0.02〞）	±0.5mm（±0.02〞）
最大夾持徑 Max Clamping Dia	42mm（1.65〞）	42mm（1.65〞）	65mm（2.56〞）	65mm（2.56〞）
最大允許軸向拉力 Max pull force	3200kgf(7040lbf)	3200kgf(7040lbf)	4000kgf(8800lbf)	4000kgf(8800lbf)
最大夾持力 Max Clamping force	7200kgf(15840lbf)	7200kgf(15840lbf)	9500kgf(20800lbf)	9500kgf(20800lbf)
最高轉速 Max RPM	6500	6500	5500	5500
產品凈重 N.W	9.5kgs(20.9lbs)	10.5kgs(23.1lbs)	14.0kgs(30.8lbs)	15.0kgs(33.0lbs)

保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information
非標需求可定做 Non-standard requirements can be made
