品牌/Brand：NTH
JPS系列 高速精密膜片夾頭
JPS SERIES HIGH SPEED DIAPHRAGM CHUCKIdeal for fragile parts, or thin-wall parts clamping.
應用范例
軸承薄環件
數位相機零件
氣動手工具組的零件加工
微小引擎的缸套與活塞加工
超薄環形零件，超薄鋁管零件
陶瓷零件加工
產品簡介
高精密加工的開鍵來自于高精度的夾具。
JPS系列精密三爪膜片夾頭應用專利膜片夾盤技術，適合精密工件或是薄型工件的精密夾持加工。
市面上常見的油壓三爪夾頭是由一系列滑塊與滑軌所構成，滑動件的制造精度、配合精度、潤滑保養、工作磨損等因素都會影響其夾持精度。專利的膜片夾盤技術是以金屬膜片的彈性變形原理夾持工件物，其特微是均勻且具高重復性，工作時無滑動磨損，精度壽命超過2年以上。

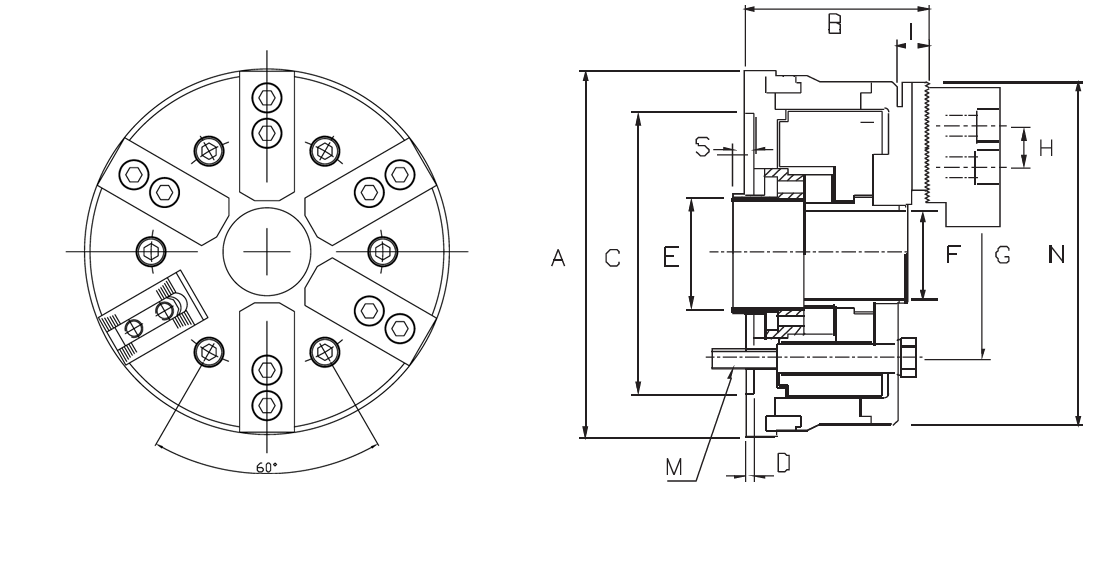

| 型號/Model | JPS-06 | JPS-08 | JPS-10 | JPS-12 |
|---|---|---|---|---|
| A | 182 | 233 | 267 | 315 |
| B | 86 | 98 | 107 | 107 |
| C(H6) | 14 | 170 | 220 | 220 |
| D | 5 | 5 | 5 | 5 |
| E | M55×P2.0 | M60×P2.0 | M85×P2.0 | M100×P2.0 |
| F | 44 | 55 | 83 | 91 |
| G(P.C.D) | 104.8 | 133.4 | 171.4 | 171.4 |
| H | 14 | 20 | 25 | 30 |
| I | 13 | 17 | 17 | 19 |
| M | M10×6 | M12×6 | M16×6 | M16×6 |
| N | 171 | 220 | 256 | 300 |
| S |
0-2 |
0-2 | 0-2 | 0-2 |
|
最高轉速 Max rpm |
7500 | 6500 | 5500 | 3500 |
|
最大推力 Max. Axial Force |
2250kgf (4950lbf) |
3500kgf (7700lbf) |
4750kgf (10450lbf) |
3500kgf (7700lbf) |
|
適用夾頭 Matching Chuck |
5〞夾頭 chuck | 6〞夾頭 chuck | 8〞夾頭 chuck | 10〞夾頭 chuck |
|
安裝法蘭 Adapter plate |
平背140mm A2-5 |
平背170mm A2-6 |
平背220mm A2-8 |
平背170mm A2-8 |
| 產品凈重 N.W. | 12kg | 20kg | 30.5kg | 40kg |
非標需求可定做 Non-standard requirements can be made
