FEATURE
To Suit for CNC lathe
This type jaw boring fixture with a continuous fine adjusting ring can provide accurate position, to reduce the abrasion of soft jaws.Soft jaws can be made to requirements size by this fixture easily. Only several simple process, soft jaws can be bored precisely.With anticlockwise lock, the machining field can be easily expended.
傳統軟爪成型器需有套圈中心桿等配件，本產品軟爪成型圈可免除這些配件，為您節省了客觀的費用，降低成本。
本產品采用連續微調取代傳統的步進微調，操作輕松，使軟爪的磨損達到最低。
本產品可容易制造小尺寸的軟爪。
只需簡單的單一步驟，即可將軟爪堂孔貫穿。
只需反轉鎖定位置，就可以輕松的擴大軟爪的加工范圍。
本產品軟爪成型圈也可以液壓夾頭

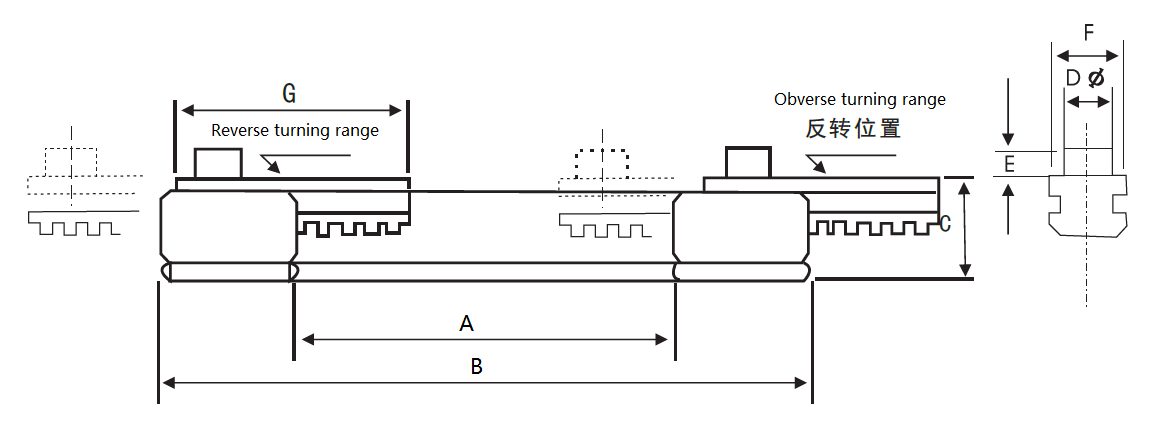

規格表 / SPECIF ICATIONS?? 單位/ UNIT ：mm
|
規格/型號 Spec/Model |
A | B | C | D | E | F | G |
爪行程(直徑) Jaw Stroke (Dia) |
最大夾持力 Max Gripping (Kgf) |
最大轉速 Max RPM |
重量 Weight
( Kg )
|
適用卡盤 Matching Chuck |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
TL-100 (TLF-100) |
100 | 170 | 26 | 13 | 7 | 19 | 61 | 7.4 | 1500 | 800 | 2.7 | 5"/6"/8" |
|
TL-125 (TLF-125) |
125 | 200 | 26 | 16.3 | 8 | 19 | 61 | 7.4 | 1500 | 700 | 3.5 | 6"/8"/10" |
|
TL-160 (TLF-160) |
160 | 248 | 31 | 18.3 | 8 | 24 | 80 | 8.5 | 1750 | 600 | 5.6 | 8"/10"/12" |
*TL 為三爪形式/3 jaw model
*TLF 為四爪形式/4 jaw model

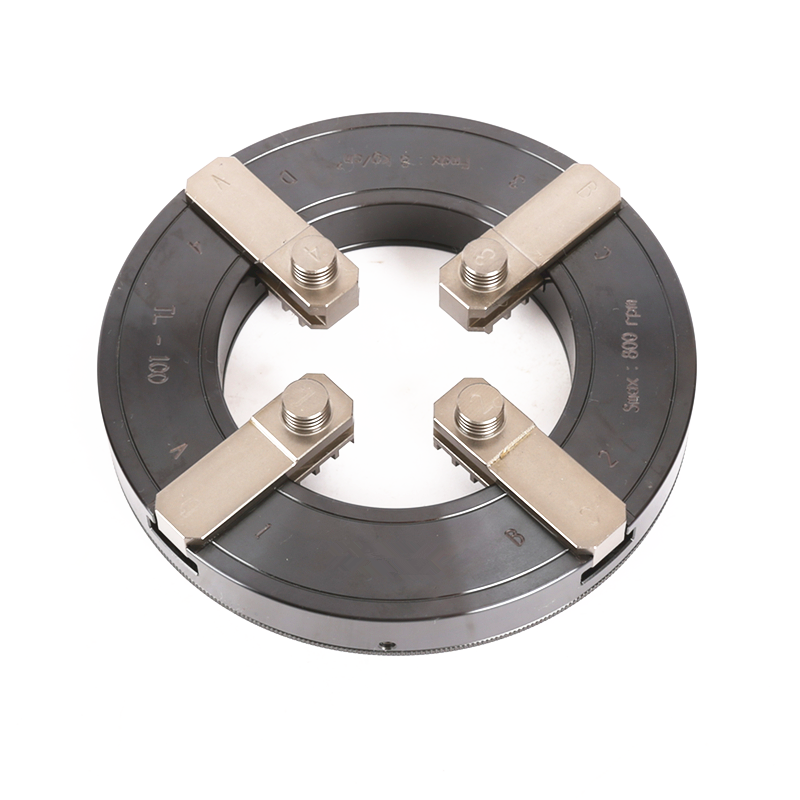

TLF四爪微調成型圈圖片/4 jaw fine adjustment boring ring picture
保留技術更改的權利：Subject to technical changes
