億川產品 手動夾頭

SC 三爪連動夾頭(前後鎖共用)

3-jaw scroll chuck plain back,solid jaws (front and back mounted)

點擊產品圖片放大

資料下載

在線詢盤

產品詳細介紹

正、反爪,可以換使用。
適合使用於大量工作的生產作業,具經濟性及耐用性。
精度0.03mm (0.0012”) T.I.R.。

本體材質採米漢納鑄鐵,適用於高速迴轉;且具高於一般材質3倍之耐用性。

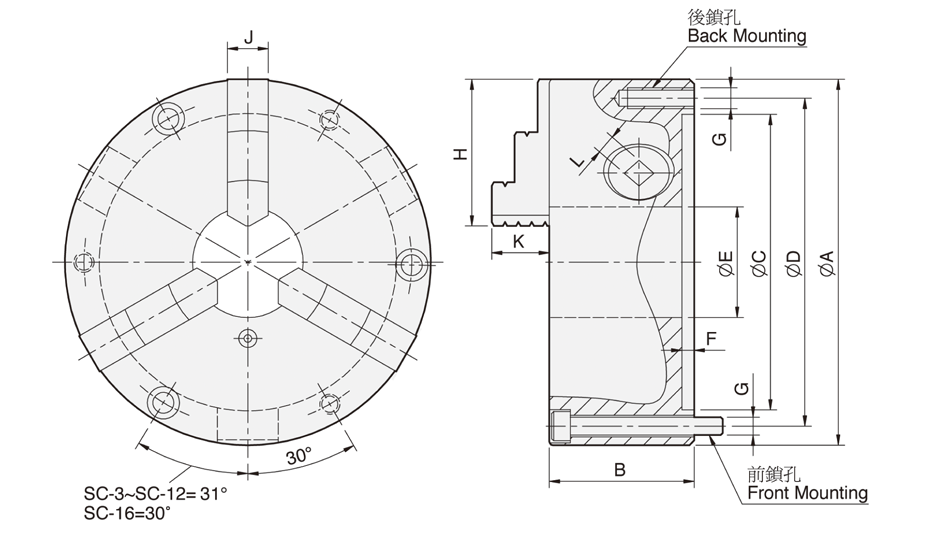

單位 : mm

型式
規格
A B C D E F G後鎖/前鎖 H J
SC-3 86 46 60 73 16 4 3-M6 / 3-M6×50 36 11
SC-4 112 60 80 95 24 4.8 3-M8 / 3-M8×70 42 14
SC-5 132 60 100 115 32 4.8 3-M8 / 3-M8×70 50 16
SC-6 167 67 130 147 45 5.5 3-M10 / 3-M10×70 63 19
SC-7 192 76.5 155 172 58 5.5 3-M10 / 3-M10×80 77 21.5
SC-8 200 76.5 160 176 58 5.5 3-M10 / 3-M10×80 77 21.5
SC-9 232 84 190 210 70 6 3-M12 / 3-M12×90 87 24
SC-10 273 87 230 250 89 8 3-M12 / 3-M12×90 98 28
SC-12 310 96 260 285 105 7 3-M12 / 3-M12×110 110 30
SC-16 405 122 345 375 160 8.7 — / 6-M14×130 146 42
? ?

型式
規格
K L 把手容許力矩
(kgf?m)
挾持力
(kgf)
最高轉速
(r.p.m.)
重量
(kg)
慣性矩 I
(kg
?m2)
挾持範圍
外徑範圍
內徑範圍
SC-3 15 7 3 900 2500 1.7 - ?2-?70 / ?24-?6
SC-4 16.6 8 4.5 1200 2500 3.7 - ?3-?95 / ?29-?84
SC-5 20.3 8 6.5 1500 2500 5.2 0.01 ?3-?110 / ?33-?100
SC-6 23.7 10 9 2200 2000 9.3 0.03 ?4-?160 / ?48-?150
SC-7 29.4 11 11 2500 2000 14.2 0.06 ?4-?180 / ?56-?170
SC-8 29.4 11 11 2500 2000 16 0.07 ?4-?190 / ?62-?180
SC-9 35.6 12 15 3000 2000 22.7 0.15 ?5-?220 / ?62-?210
SC-10 39.5 12 19.5 4000 1800 31.8 0.25 ?6-?260 / ?70-?2
SC-12 45.6 14 21 4200 1800 44.8 0.58 ?10-?300 / ?86-?290
SC-16 56.3 15 25 4500 1500 102 1.75 ?30-?380 / ?110-?360
