億川產品 油壓夾頭

產品展示

億川產品 油壓夾頭

N-200 三爪中空油壓夾頭（不含連接板）

3-jaw through-hole power chuck (adapter excluded)

點擊產品圖片放大

資料下載

在線詢盤

產品詳細介紹

大貫通孔徑。

高速迴轉。

單位 : mm

型式
規格 		通孔直徑
(mm) 		柱塞行程
(mm) 		爪行程直徑
(mm) 		最大容許拉力
(kn) 		最大夾持力
(kn) 		最大使用油壓力
(kgf / cm2) 		最高轉速
(r.p.m.)
N-204 ?26 10 5.4 1428 2906 31.6 8000
N-205 ?33 10 5.4 1784 3671 28.5 7000
N-206 ?45 12 5.5 2243 5812 28.5 6000
N-208 ?52 16 7.4 3558 9075 26.5 5000
N-210 ?75 19 8.8 4385 11319 27.5 4200
N-212 ?91 23 10.6 5812 14990 27.5 3300
N-215 ?117.5 23 10.6 7240 18355 23.5 2500
N-218 ?117.5 23 10.6 7240 18355 23.5 2000
N-220 ?180 23 10.6 9177 23861 30.6 1800
N-224 ?205 26 12 9177 23861 26.5 1400
N-232 ?230 34 18 10197 24472 29.5 1200
??

型式
規格 		重量
(kg) 		慣性矩
 I(kg?m2) 		適合
油壓缸 		適合硬爪 適合生爪 外徑挾持範圍
(mm)
N-204 4 0.007 M0928 HJ05 HC04 ?4-?110
N-205 7 0.018 M1036 HJ05 HC05 ?6-?135
N-206 13.5 0.057 M1246 HJ06 HC06 ?15-?169
N-208 23 0.17 M1552 HJ08 HC08 ?20-?210
N-210 35 0.315 M1875 HJ10 HC10 ?25-?254
N-212 56.5 0.737 M2091 HJ12 HC12 ?30-?304
N-215 111 2.27 M2511 HJ15 HC15 ?50-?381
N-218 131 3.55 M2511 HJ15 HC15 ?50-?450
N-220 190 6.5 ML2816 HJ24-1 HC24-1 ?120-?510
N-224 270 14.8 ML3320 HJ24-1 HC-24-1 ?150-?610
N-232 470 41 ML3320 HJ24-1 HC24-1 ?210-?800
? ?

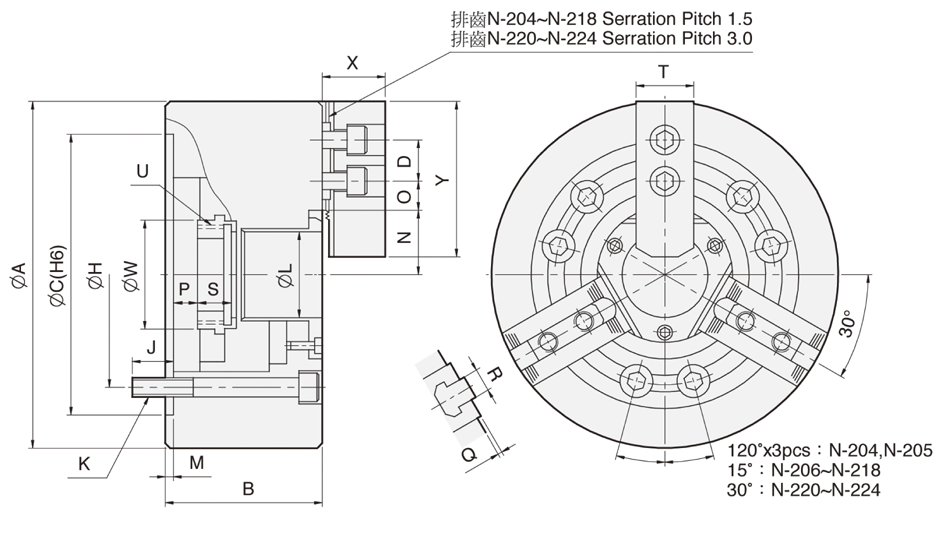

型式

尺寸

A B C(H6) D H J K L M N O
N-204 110 59 85 14 70.6 16 3-M10x60 26 4 23.2 13.75
N-205 135 60 110 14 82.55 15 3-M10x60 33 4 26.5 19.75
N-206 169 81 140 20 104.78 16 6-M10x80 45 5 32 22.75
N-208 210 91 170 25 133.35 20 6-M12x90 52 5 38.7 29.75
N-210 254 100 220 30 171.45 22 6-M16x100 75 5 51 33.75
N-212 304 110 220 30 171.45 23 6-M16x110 91 6 61.3 45.75
N-215 381 133 300 43 235 35 6-M20x135 117.5 6 82 45.25
N-218 450 133 300 43 235 35 6-M20x135 117.5 6 82 79.75
N-220 510 134 380 60 330.2 35 6-M24x135 180 6 112.5 60.5
N-224 610 147 520 60 463.6 35 6-M24x150 205 6 139.9 87.5
N-232 800 150 520 60 463.6 35 6-M24x150 230 6 162 153.5
? ?

型式

尺寸

O P P Q R S T U W X Y
N-204 6.75 3.5 -6.5 2 10 17.5 23 M32x1.5 38 24 49.5
N-205 7.75 1 -9 2 10 20 25 M40x1.5 45 31 54
N-206 9.25 11 -1 2 12 19 31 M55x2 60 37 73
N-208 11.75 14.5 -1.5 2 14 20.5 35 M60x2 66 38 95
N-210 14.25 8.5 -10.5 2 16 25 40 M85x2 94 43 110
N-212 15.75 8 -15 2 21 28 50 M100x2 108 51 130
N-215 15.25 7 -16 5 22 43 62 M130x2 139 66 165
N-218 15.25 7 -16 5 22 43 62 M130x2 139 66 165
N-220 24.5 11 -12 5 25 38 65 M190x3 206 73 180
N-224 24.5 16 -10 5 25 38 65 M215x3 230 73 180
N-232 24.5 16 -18 5 25 38 64 M250x3 262 73 180
