品牌/Brand：NTH
高轉速注水型回轉油壓缸，可通過油壓缸后端供應切削液。
內藏逆止閥自鎖機構與泄壓閥。
泄油孔油管必須單獨接回油壓槽，以免產生背壓。
High rotary speed with coolant connection, Coolant can be fed from
the cylinder back parts.
The safety check valve and pressure relief valve are built in the cylinder.
The drain port should be independently connected to oil tank to avoid back pressure.
尺寸單位/Size unit: mm
|
規格
Spec 型號 Model |
活塞面積 Piston area cm2 押側Extend |
活塞面積 Piston area cm2 拉側Retract |
活塞行程 Piston stroke mm |
最高轉速 Max RPM |
|---|---|---|---|---|
| SL-75 | 42.6 | 37.1 | 15 | 6000 |
| SL-100 | 77 | 71.5 | 20 | 6000 |
| SL-125 | 121.2 | 113.1 | 25 | 6000 |
| SL-150 | 175.2 | 160.8 | 30 | 5500 |
| SL-200 | 312.5 | 290.4 | 35 | 5500 |
|
規格
Spec 型號 Model |
最大使用壓力 Max.Operating Pressure Mpa(kgf/cm2) |
注水部最高使用壓力 coolant connection Max.pressure Mpa(kgf/cm2) |
慣性矩 I kg*m2 |
重量 Weight kg |
|---|---|---|---|---|
| SL-75 | 4.0(40) | 3.5(35) | 0.01 | 3.1 |
| SL-100 | 4.0(40) | 3.5(35) | 0.04 | 4.6 |
| SL-125 | 4.0(40) | 3.5(35) | 0.06 | 7.1 |
| SL-150 | 4.0(40) | 3.5(35) | 0.1 | 9.7 |
| SL-200 | 4.0(40) | 3.5(35) | 0.3 | 15.6 |
|

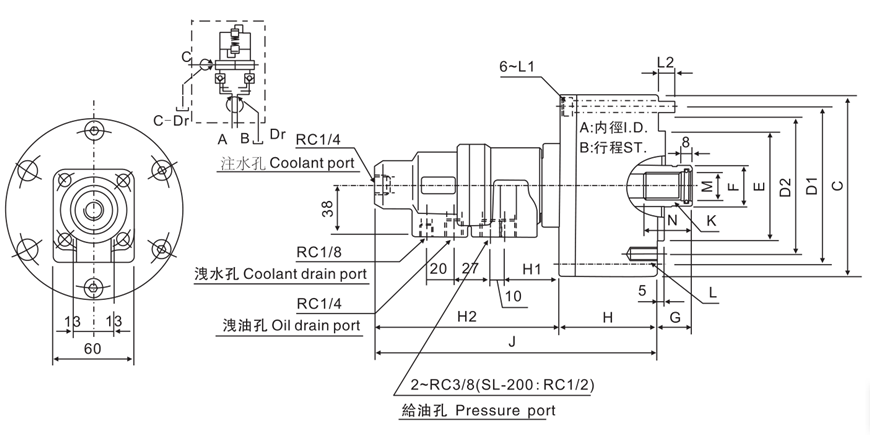

規格
Spec 型號 Model |
A | B | C | D1 | D2 | E H7 | F | G Max | G Min | H | H1 | H2 | J | K | L | L1 | L2 | M H8 | N |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SL-75 | 75 | 15 | 107 | 90 | 90 | 65 | 30 | 45 | 30 | 57 | 42 | 137 | 194 | M20×2.5 | 6~M8×16 | M8×60 | 12 | 21 | 35 |
| SL-100 | 100 | 20 | 132 | 115 | 100 | 80 | 30 | 45 | 25 | 72 | 42 | 137 | 209 | M20×2.5 | 6~M10×20 | M8×75 | 12 | 21 | 35 |
| SL-125 | 125 | 25 | 160 | 140 | 130 | 110 | 35 | 35 | 25 | 82 | 41 | 136 | 218 | M24×3.0 | 6~M12×20 | M8×85 | 12 | 25 | 45 |
| SL-150 | 150 | 30 | 190 | 170 | 130 | 110 | 45 | 45 | 25 | 95 | 39 | 134 | 230 | M30×3.5 | 12~M12×24 | M10×100 | 16 | 31 | 45 |
| SL-200 | 200 | 35 | 245 | 220 | 145 | 120 | 55 | 55 | 35 | 115 | 36 | 132 | 248 | M36×4.0 | 12~M16×30 | M10×125 | 21 | 37 | 60 |
