NTH 回轉油壓缸

產品展示

NTH 回轉油壓缸

SLN 中實回轉油壓缸附注水裝置

ROTARY HYDRAULIC CYLINDER WITH COLLANT CONNECTION

點擊產品圖片放大

資料下載

在線詢盤

產品詳細介紹

品牌/Brand:NTH

高轉速注水型回轉油壓缸,可通過油壓缸后端供應切削液。
內藏逆止閥自鎖機構與泄壓閥。
泄油孔油管必須單獨接回油壓槽,以免產生背壓。
High rotary speed with coolant connection, Coolant can be fed from the cylinder back parts.
The safety check valve and pressure relief valve are built in the cylinder.
The drain port should be independently connected to oil tank to avoid back pressure.


尺寸單位/Size unit: mm

規格 Spec
型號 Model
活塞面積
Piston area cm2
押側Extend
活塞面積
Piston area cm2
拉側Retract
活塞行程
Piston stroke
mm
最高轉速
Max RPM
SLN-75 42.6 37.1 15 6000
SLN-100 77 71.5 20 6000
SLN-125 121.2 113.1 25 6000
SLN-150 175.2 160.8 30 5500
SLN-200 312.5 290.4 35 5500


規格 Spec
型號 Model
最大使用壓力
Max.Operating Pressure
Mpa(kgf/cm2)
注水部最高使用壓力
coolant connection
Max.pressure
Mpa(kgf/cm2)
慣性矩
I
kg*m2
重量
Weight
kg
SLN-75 4.0(40) 3.5(35) 0.01 3
SLN-100 4.0(40) 3.5(35) 0.04 4.5
SLN-125 4.0(40) 3.5(35) 0.05 7
SLN-150 4.0(40) 3.5(35) 0.1 9.6
SLN-200 4.0(40) 3.5(35) 0.29 15.5

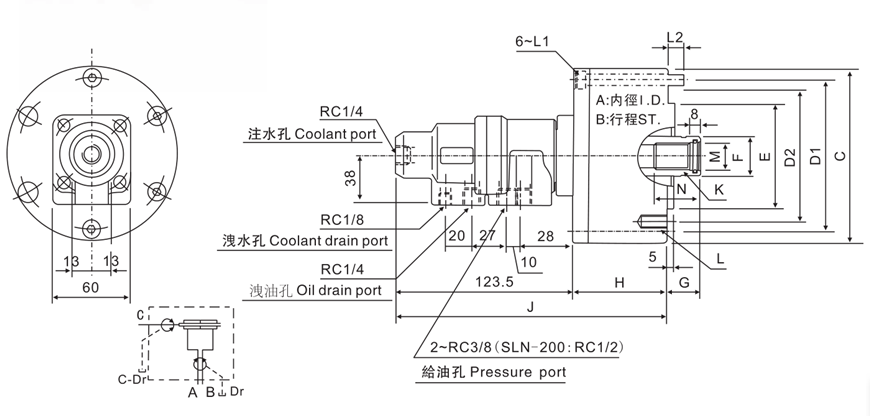

規格 Spec
型號 Model
A B C D1 D2 E H7 F G Max G Min H J K L L1 L2 M H8 N
SLN-75 75 15 107 90 90 65 30 45 30 57 180 M20×2.5 6~M8×16 M8×60 12 21 35
SLN-100 100 20 132 115 100 80 30 45 25 72 195 M20×2.5 6~M10×20 M8×75 12 21 35
SLN-125 125 25 160 140 130 110 35 50 25 82 205 M24×3.0 6~M12×20 M8×85 12 25 45
SLN-150 150 30 190 170 130 110 45 55 25 95 218 M30×3.5 12~M12×24 M10×100 16 31 45
SLN-200 200 35 245 220 145 120 55 70 35 115 240 M36×4.0 12~M16×30 M10×125 21 37 60

保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information

非標需求可定做 Non-standard requirements can be made
