NTH 液壓卡盤

產品展示

NTH 液壓卡盤

TL 二爪中實油壓夾頭

2-JAW SOLID POWER CHUCKS

點擊產品圖片放大

資料下載

在線詢盤

產品詳細介紹

品牌/Brand：NTH

兩爪楔形中實動力夾頭，適用于夾持不規則工件。

夾頭滑動面經硬化處理及精密研磨，并直接潤滑。

高剛性、高精度及高轉速。

It‵s wedge-hook type 2 jaw closed center power chuck. Suitable for irregular workpiece.

Matching surfaces of all parts are hardened, ground and lubricated directly.

Construction of high rigidity and high clamping accuracy and high rotary speed.



尺寸單位/Size unit: mm




規格 Spec
型號 Model 		柱塞行程
Plunger stroke
mm 		爪行程直徑
Jaw stroke Dia.
mm 		最高轉速
Max RPM 		最大拉力
Max.pull force
kgf(KN) 		最大靜夾持力
Max gripping force
KN
TL-204 15 6.9 6000 540(5.3) 1500(14.7)
TL-205 15 6.9 5500 540(5.3) 1700(16.7)
TL-206A5 20 9.2 5250 1220(12) 3460(34)
TL-208A5 21 9.7 4750 1630(16) 5100(50)
TL-208A6 21 9.7 4750 1630(16) 5100(50)
TL-210A6 25 8.8 4000 1930(19) 7300(71.5)
TL-210A8 25 8.8 4000 1930(19) 7300(71.5)
TL-212A8 30 10.5 3360 2750(27) 10600(103.9)
TL-215A8 35 16 3000 5600(54.9) 16800(164.6)
TL-215A11 35 16 3000 5600(54.9) 16800(164.6)


規格 Spec
型號 Model 		最大油壓壓力
Max.Oil pressure
kgf/cm2(Mpa) 		凈重
Weight
Kg

凈重帶盤

（with ap）

搭配油壓缸
Matching cylinder 		夾持范圍
Gripping range
mm
TL-204 19(1.9) 4.1
S-65 ?5-?110
TL-205 19(1.9) 6.2
S-80 ?14-?135
TL-206A5 17(1.7) 13 14 S-100 ?14-?165
TL-208A5 16(1.6) 24 28 S-125 ?17-?210
TL-208A6 16(1.6) 24 27 S-125 ?17-?210
TL-210A6 19(1.9) 35 42 S-125 ?22-?254
TL-210A8 18(1.8) 35 40 S-125 ?22-?254
TL-212A8 18(1.8) 59 63 S-150 ?22-?304
TL-215A8 19(1.9) 100 114 S-200 ?50-?381
TL-215A11 19(1.9) 100 107 S-200 ?50-?381

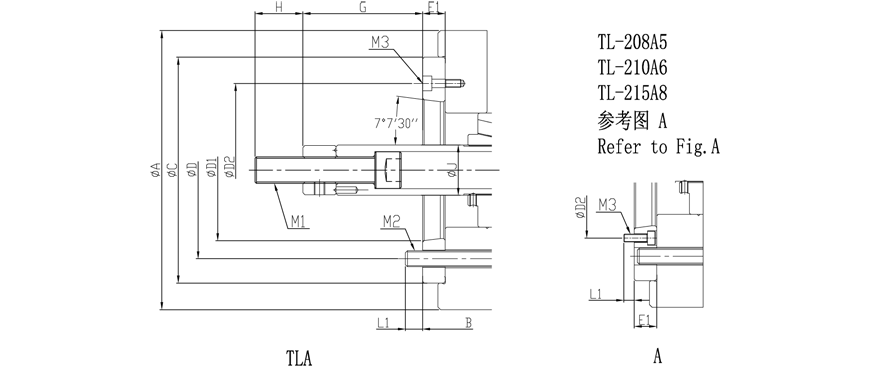

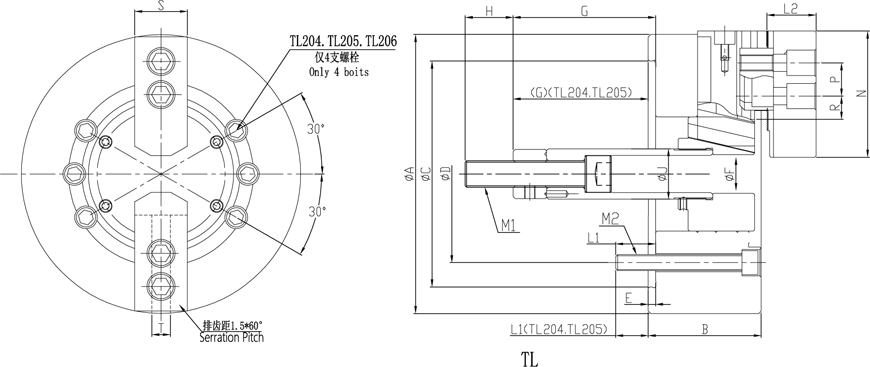

規格 Spec
型號 Model 		主軸鼻端
Spindle Nose 		A B

B

(with ap)

C(h6) D E E1 F H J D1 D2
TL-204 - 110 52
60 80 6 - - 25 26 - -
TL-205 - 135 55
80 100 7 - - 35 28 - -
TL-206A5 A5 165 74 84 140 104.8 5 15 21 36 34 82.56 116
TL-208A5 A5 210 85 103 170 133.4 5 23 25 36 38 82.56 104.8
TL-208A6 A6 210 85 97 170 133.4 5 17 25 36 38 106.38 150
TL-210A6 A6 254 89 109 220 171.4 5 25 34 36 45 106.38 133.4
TL-210A8 A8 254 89 102 220 171.4 5 18 34 36 45 139.72 190
TL-212A8 A8 304 106 118 220 171.4 6 18 34 36 50 139.72 190
TL-215A8 A8 381 114 141 300 235 6 32 - 55 60 139.72 171.4
TL-215A11 A11 381 114 130 300 235 6 22 - 55 50 196.87 260


規格 Spec
型號 Model 		Gmax Gmin

Gmax

(with ap)

Gmin

(with ap)

Rmax Rmin L1 L2 M1 M2 M3 N P S T
TL-204 18 3

11.3 8.3 12 25 M10x1.5 4-M8 - 52 14 25 10
TL-205 9 -6

13.5 6 14 32 M12x1.75 4-M8 - 62 14 25 10
TL-206A5 101.5 81.5 86.5 66.5 18 7.5 14          14 39 M16x2 4-M10 4-M6 73 20 31 12
TL-208A5 127 106 104 83 22.3 11.8 20          17 41 M20x2.5 6-M12 6-M10 95 25 35 14
TL-208A6 127 106 110 89 22.3 11.8 20          18 41 M20x2.5
 6-M12 4-M6 95 25 35 14
TL-210A6 158 133 133 108 30.8 11.3 18          18 46 M20x2.5
 6-M16 6-M12 110 30 40 16
TL-210A8 158 133 140 115 30.8 11.3 18          25 46 M20x2.5
 6-M16 4-M8 110 30 40 16
TL-212A8 163 133 145 115 48.8 12.3 22          25 54 M20x2.5
 6-M16 4-M8 130 30 50 18
TL-215A8 104 69 71 36 48.8 23.3 30          29 63 M30x3.5
 6-M20 6-M16 165 43 62 25.5
TL-215A11 104 69 82 47 48.8 23.3 30          33 63 M30x3.5
 6-M20 4-M10 165 43 62 25.5
保留技術更改的權利,恕不另行通知 Subject to technology changes without prior information

非標需求可定做 Non-standard requirements can be made
